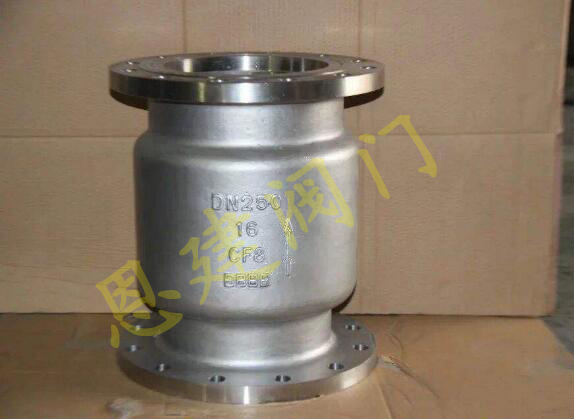

H42H/H42W立式升降止回阀
一、立式升降止回阀 产品概述
本公司的立式升降止回阀正常处于关闭状态，由于管线中入口端介质的压力作用，而克服弹簧阻力使立式升降止回阀开启。当入口端介质压力低于出口端时，弹簧将阀芯推向阀座而使立式升降止回阀关闭，阻止介质逆流，故起止回作用。立式升降止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
二、立式升降止回阀 性能规范
| 设计与制造 |
GB/T12235 |
| 连接端尺寸 |
结构长度 |
GB/T12221 |
| 法兰尺寸 |
JB/T79 |
| 检验与试验 |
JB/T9092 |
| 材料 |
碳钢 |
GB/T12229 |
| 不锈钢 |
GB/T12230 |
| 合金钢 |
Q/ZB66 |
| 标志 |
GB/T12220 |
| 供货 |
JB/T7928 |
三、立式升降止回阀 主要零件材料
| 型号 |
公称压力 |
试验压力 |
工作温度(℃) |
| 强度(水)Mpa |
密封(水)空气(Mpa) |
低压密封(空气)Mpa |
| H42W-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
| H42W-25 |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
| H42W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
四、立式升降止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司订购； |
